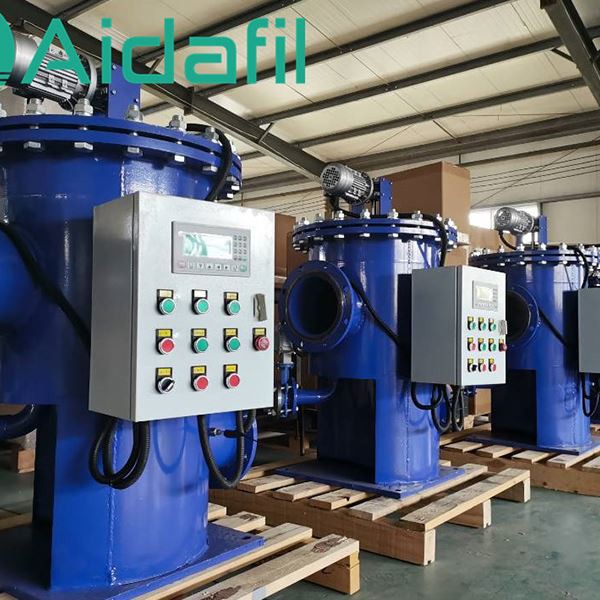

Automatisk bagskylningsfilter

Fuldautomatisk bagskylningsfilter

Fuldautomatisk bagskylningsfilter er velegnet til filtrering af partikelforureninger med høj strømningshastighed, høj hastighed og væske med lav viskositet.

Fuldautomatisk bagskylningsfilter er et mekanisk og elektrisk bulkprodukt, der har fordelene ved rimeligt design, høj filtreringseffektivitet, lave driftsomkostninger, kontinuerlig filtrering i tilbagespulingsprocessen osv., Og er meget udbredt i metallurgi, kemisk industri, elektrisk kraft , oliefelt bagvandsindsprøjtning, marint ballastvand, miljøvandbehandling og andre felter.

Driftsprincip for fuldautomatisk bagskylningsfilter

Den filtrerede væske kommer ind i filteret fra indløbet og kommer ind i filterskærmen gennem den nedre faste plade. Væsken flyder fra indersiden af ​​filterskærmen til ydersiden og ud af filterrøret. Tilbageløbende skylleudledte urenheder udledes fra udløbet.

Når væske strømmer fra indersiden til ydersiden af ​​skærmen, bliver faste partikler fanget inde i skærmen.Med stigningen af ​​forurenende stoffer øges trykforskellen mellem den forurenede side og den rene side af filteret gradvist.

Når trykforskellen når den indstillede værdi, sender trykdifferensmåleren signalet, og filteret starter den automatiske tilbagespulingsproces.

Backflush proces

1. Retardationsmotoren driver vaskearmen til at rotere gennem den mellemliggende aksel, og vaskearmens rotationsvinkel styres af den fotoelektriske positioneringskontakt for at justere den med filterskærmen, der skal rengøres.

2. Åbn udblæsningsventilen for at gøre trykforskellen mellem ydersiden af ​​det rengjorte filter (rengøringssiden) og udblæsningen.

3. Under påvirkning af trykforskel flyder væskestrømmen på rengøringssiden udefra til indersiden af ​​filterskærmen, og de forurenende stoffer, der er akkumuleret i filterets inderside, vaskes væk og udledes fra filteret gennem spildevandet stikkontakt.

4. Tilbagespolingstiden for hver filterskærm er indstillet. Når indstillingstiden for tilbagespylning er nået, lukkes udblæsningsventilen, og filterskærmens tilbagespulingsproces er afsluttet.

5. Efter at al skærmrensningen er afsluttet, vender skyllearmen tilbage til den oprindelige position under kontrol af den fotoelektriske kontakt - afslutningen af ​​tilbageskylningscyklussen.

6. Da bagskyl er vaskeprocessen for et sæt siler, kan silerne stadig opretholde en kontinuerlig filtreringstilstand for væskestrømmen under tilbageskylningsprocessen.

Produktionsfunktion

1. Vedtag den nye interne mekaniske struktur, indse backwash -funktionen i reel forstand, kan effektivt fjerne urenhederne, der er efterladt af filterskærmen, rengøre ingen død vinkel, ingen fluxdæmpning, garantere filtreringseffektiviteten og lang levetid.

2. Kilefilterskærm lavet af 304, 316L, 2205, MONEL og andre materialer vælges med høj styrke, høj præcision, korrosionsbestandighed og filtreringsnøjagtighed op til 25 mikron.

3. Automatisk bagskyl realiseres gennem sin egen opsamlings- og belastningsfunktion, som kan håndtere ustabile udsving i vandkvaliteten uden manuel indgriben.

4. Kontrolsystemet er lydhørt og fungerer præcist og kan fleksibelt justere indstillingsværdierne for tilbagevasketrykforskel og tid i henhold til forskellige vandkilder og filtreringsnøjagtighed.

5. I processen med tilbagespulning skal hver gruppe udføre bagskylning successivt; sikre, at silen rengøres sikkert og effektivt, og at andre siler ikke påvirkes. Fortsæt med at filtrere.

6. Vedtag pneumatisk udblæsningsventil, tilbagespolingstiden er kort, bagskylningsvandet forbruger mindre vand, miljøbeskyttelse og økonomi.

7. Kompakt og rimelig konstruktion, lille gulvplads, fleksibel og bekvem installation og bevægelse.

8. Mindre sliddele, ingen forbrugsstoffer, lave drifts- og vedligeholdelsesomkostninger, enkel betjening og styring.

9. Arbejdstilstanden vises af berøringsskærmen, trykforskel og tidsindstilling er praktisk og intuitiv.

Teknisk parameter

Anvendelsesområde for vores automatiske bagskylningsfilter

● Filtrering af havvand

● Filtrering af kølevand, procesvand, bygnings spildevand, spildevand, indsprøjtningsvand

● Filtrering af kølende smøremidler

● Produktfilter i jernværker og valseværker

Fordele

● Ingen afbrydelse af filtrering under efterskylning

● Robust og funktionelt design

● Overlegen hus&forstærker; mesh materiale

● Høj kvalitet, lav vedligeholdelse og slid

● Forskellige kontrolmåder

● Let at betjene
