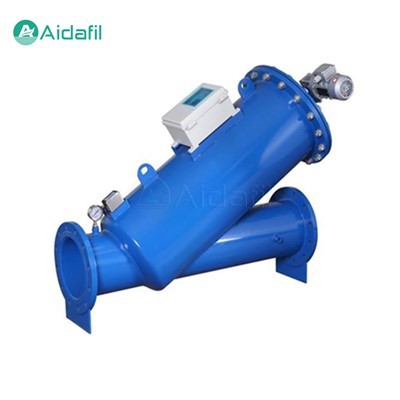

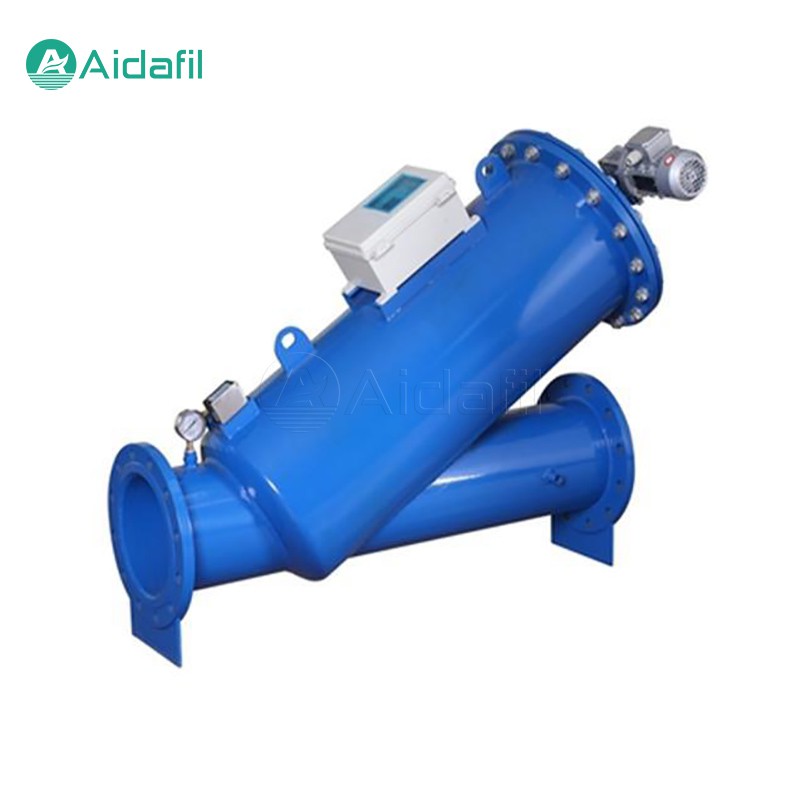

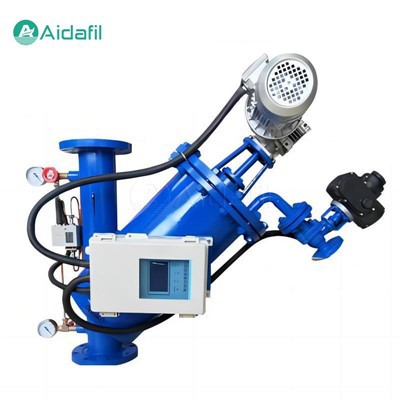

Fuldautomatisk Y-formet børste-type selvrensende filter

Det fuldautomatiske Y-formede selvrensende filter af børstetypen er et effektivt og intelligent væskefiltreringsudstyr. Det bruges hovedsageligt i rørledningssystemer til at filtrere vand og andre medier for at fjerne mekaniske urenheder og sikre normal drift af systemet. Udstyret bruger børster til at rense filterskærmen for at opnå online rengøring uden nedetid, hvilket i høj grad forbedrer systemets kontinuerlige driftskapacitet.



Hoved struktur og komponenter

1. Bolig

Huset til det fuldautomatiske Y-formede selvrensende filter af børstetypen bruges til at rumme hele filterenheden for at sikre en stabil drift af udstyret.

2. Filterpatron (til at filtrere snavs)

Filterpatronen er kernekomponenten i filteret, der bruges til at opfange mekaniske urenheder i vand og sikre mediets renhed.

3. Rengøringsmekanisme (inklusive rensebørste og børstefilter)

Rengøringsmekanismen er en nøglekomponent i det fuldautomatiske Y-formede selvrensende filter af børstetypen. Ved at dreje rensebørsten renses filterskærmen online for at fjerne urenheder på filterskærmen.

4. Controller (til at indsamle og sammenligne trykdifferenssignaler og udsende styresignaler)

Controlleren er hjernen i det fuldautomatiske Y-formede børste-type selvrensende filter, ansvarlig for at indsamle trykdifferenssignaler på begge sider af filteret, sammenligne og udsende styresignaler og realisere den automatiske kontrol af udstyret.

5. Rengøringsmotor (til at modtage styresignaler for at levere den nødvendige effekt til rengøringsmekanismen)

Rengøringsmotoren er strømkilden til rengøringsmekanismen og accepterer kontrolsignalet fra controlleren for at levere strøm til rengøringsmekanismen.

6. Elektrisk kugleventil (til at acceptere styresignalet og udlede snavset)

Den elektriske kugleventil er den udøvende del af det fuldautomatiske Y-formede børste-type selvrensende filter accepterer signalet fra controlleren, åbner spildevandsudløbet og udleder urenhederne på filterskærmen.



Arbejdsprincip

1. Filtreringsproces

Når vandet strømmer gennem det fuldautomatiske Y-formede selvrensende filter af børstetypen, opfanges de mekaniske urenheder i vandet af filterskærmen og efterlades på overfladen af ​​filterskærmen.

2. Differenstrykdetektion

Efterhånden som filterskærmens overflade akkumulerer urenheder, øges trykforskellen på begge sider af filterskærmen gradvist. Når trykforskellen når en indstillet værdi, sender differenspressostaten et signal.

3. Automatisk rengøring

Efter at controlleren har modtaget signalet fra differenstrykafbryderen, sender den en instruktion til rensemotoren om at starte rensemekanismen. Rensebørsten begynder at rotere, rengør filterskærmen og børst urenhederne af på filterskærmen.

4. Spildevandsudledning

Under renseprocessen åbnes spildevandsventilen, og de urenheder, der er aflejret på filterskærmen, udledes gennem spildevandsudløbet.

5. Rengøring er afsluttet

Efter rengøring slukker controlleren for rengøringsmotoren, og rengøringsmekanismen holder op med at fungere. Filterskærmen genoptager filtreringsfunktionen, og systemet genoptager normal drift.



Funktionelle funktioner

1. Fuldautomatisk drift. Det fuldautomatiske Y-formede selvrensende filter af børstetypen realiserer automatisk filtrering, automatisk rensning og automatisk spildevandsudledning uden manuel indgriben.

2. Online rengøring. Rengøringsprocessen udføres under udstyrets driftstilstand uden nedetid, hvilket øger systemets kontinuerlige driftskapacitet.

3. Rengør grundigt. Brug en børste til at rense filterskærmen, som helt kan fjerne urenheder på filterskærmen og sikre filtreringseffekten.

4. Intelligent kontrol. PLC-controller bruges til at opnå intelligent kontrol af udstyr, hvilket forbedrer stabiliteten og pålideligheden af ​​udstyrets drift.

5. Sikker og pålidelig. Udstyret er udstyret med regelmæssig rengøring og manuelle rensefunktioner for at sikre sikkerheden og pålideligheden af ​​spildevandet.

6. Nem installation. Det fuldautomatiske Y-formede selvrensende filter af børstetypen har en kompakt struktur, et lille fodaftryk og nem installation.



Ansøgning

Det fuldautomatiske Y-formede børste-type selvrensende filter bruges i vid udstrækning inden for industri, landbrug, kommunal, miljøbeskyttelse og andre områder, såsom vandbehandling, petrokemisk, termisk kraftproduktion, stålfremstilling, skibsbygning, let industri tekstil, fødevarer og drikkevare- og andre industrier i pipeline-systemet.



Parametre

Nominel flow	20-3000m³/h
Arbejdstryk (minimum)	0.2MPa (kan tilpasses)
Arbejdspres	Mindre end eller lig med 1,6 MPa
Indløb og udløb	DN50-DN700
Arbejdstemperatur	Mindre end eller lig med 80 grader (kan tilpasses)
Filtreringspræcision	100-3000 mikron
Filtrerende mesh	304, 316L
Udstyr	Kulstofstål, 304, 316L
Motorkraft	0.37-1.1kw
Spænding	380V 50Hz Trefaset
Selvrensende flow	<1% of total flow
Selvrensende varighed	15s (justerbar)
Trykforskelle	0.5Kg/cm² (justerbar)



FAQ

1. Q: Hvad er funktionen af ​​et filter?

A: Et filters hovedfunktion er at fjerne faste partikler, urenheder og skadelige stoffer fra væsker eller gasser for at opnå rensning, klaring og beskyttelse af udstyr.

2. Q: Hvordan vælger man et passende filter?

A: Når du vælger et filter, er faktorer såsom egenskaberne af det materiale, der skal filtreres (f.eks. viskositet, temperatur, korrosion), påkrævet filtreringsnøjagtighed, forarbejdningskapacitet, driftstryk og medium, samt type, materiale, størrelse og installationsmetoden for filteret bør overvejes.

3. Sp: Hvad er funktionsprincippet for et filter?

A: Et filters funktionsprincip er hovedsageligt afhængig af fysisk screening, dyb opsnapning, absorption eller kemiske reaktioner for at fjerne urenheder eller skadelige komponenter fra materialet, der filtreres.

4. Sp: Hvordan vedligeholder og plejer man et filter?

A: Vedligeholdelse af filtre omfatter regelmæssig rengøring eller udskiftning af filterelementer, inspektion af tætninger og fastgørelsesanordninger, opretholdelse af stabilt driftstryk og undgåelse af overbelastning. Der skal henvises til specifikke metoder fra filterets instruktionsmanual og vedligeholdelsesvejledninger.

5. Q: Hvad er levetiden for et filter?

A: Et filters levetid afhænger af dets arbejdsmiljø, behandlingsvolumen og filtreringsnøjagtighed. Generelt, når filterets trykfald når en vis værdi, eller filtreringseffekten falder betydeligt, skal det udskiftes eller rengøres.

6. Sp: Hvad skal man være opmærksom på under filterinstallation?

A: Under filterinstallation skal man være opmærksom på retningsbestemmelsen og sikre, at væsken kommer ind og ud fra de korrekte porte. Desuden skal rørsystemet rengøres før installation, og filteret skal være forsvarligt fastgjort og forseglet som krævet af instruktionerne.

7. Sp: Hvad er udskiftningscyklussen for filtre?

A: Udskiftningscyklussen for filtre afhænger af deres arbejdsforhold og filtreringskrav og er normalt angivet med trykforskelindikatorer eller timere. Når filterets trykfald når den indstillede værdi, eller filtreringseffekten falder, skal det udskiftes rettidigt.
