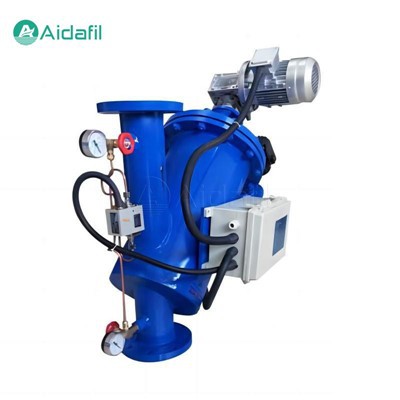

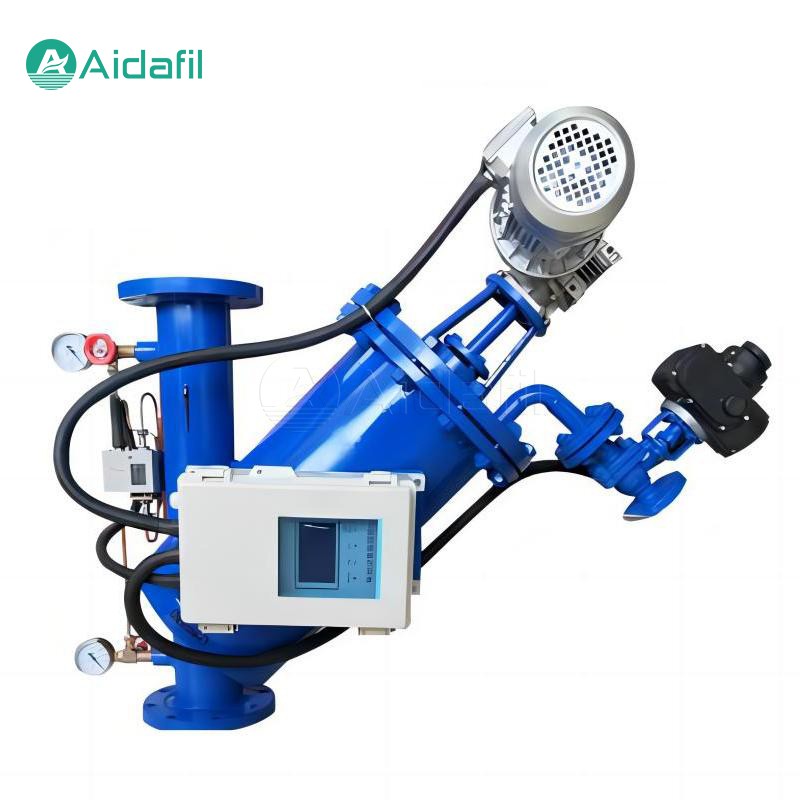

Y-formet selvrensende filter med lille fodaftryk

Small-Footprint Y-Shaped Self-Cleaning Filter er en slags højeffektivt filtreringsudstyr. Det bruges hovedsageligt til filtrerings- og rensningsarbejde i væskerørledninger. Filteret anvender avanceret selvrensende teknologi, som kan realisere fuldautomatisk filtrering, rengøring, regenerering og genbrugsbehandling. Det har karakteristika af kompakt struktur, enkel betjening og bekvem vedligeholdelse. Det har været meget udbredt inden for kemiske, elektriske, farmaceutiske, fødevarer, tekstil og andre områder.



Arbejdsprincippet for det Y-formede selvrensende filter er hovedsageligt opdelt i to trin: filtrering og rengøring.

1. Filtreringstrin

Væske strømmer ind i filteret fra indløbet, og når det passerer gennem filteret, opfanges faste urenheder på filterets indervæg, mens rent vand strømmer ud fra udløbet. Filterets struktur og porestørrelse bestemmer filterets filtreringsnøjagtighed.

2. Rengøringstrin

Når urenhederne på filterskærmens indvendige væg akkumuleres i et vist omfang, hvilket får trykforskellen mellem indløb og udløb til at nå den forudindstillede værdi eller rengøringstiden, vil filteret automatisk gå ind i rensetrinnet. Rengøringsprocessen omfatter åbning af spildevandsventilen og start af motoren, kørsel af rensebørsten for at rense filterskærmen og udledning af urenheder fra spildevandsventilen.



Strukturelle funktioner

Det Y-formede selvrensende filter med lille fodaftryk består hovedsageligt af følgende dele:

1. Filterpatron

Filterpatronen er kernedelen af ​​filteret og bruges til at opfange faste urenheder. Filterpatronens materiale og porestørrelse bestemmer filterets filtreringseffekt og levetid.

2. Filterskærm

Filterskærmen er filterelementet i filterpatronen, og dets materiale og porestørrelse bestemmer filterets filtreringsnøjagtighed. Almindelig anvendte filtermaterialer omfatter rustfrit stål, nylon, polyester osv.

3. Rengøringsanordning

Rengøringsanordningen omfatter en motor, en rensebørste og en transmissionsmekanisme. Motoren driver rensebørsten gennem transmissionsmekanismen for at rense filterskærmen.

4. Drænventil

Drænventilen bruges til at udlede de urenheder, der opfanges af filterskærmen, fra filteret under rengøringsfasen.

5. Elektrisk styringsdel

Den elektriske kontroldel bruges til at realisere den automatiske drift af filteret, herunder differenstrykregulatorer, timere mv.



Teknisk data

Nominel flow	20-3000m³/h
Arbejdstryk (minimum)	0.2MPa(g) (kan tilpasses)
Arbejdspres	Mindre end eller lig med 1,6 MPa(g)
Indløb og udløb	DN50-DN700
Arbejdstemperatur	Mindre end eller lig med 80 grader (kan tilpasses)
Filtreringspræcision	100-3000 mikron
Filtrerende mesh	304, 316L
Udstyr	Kulstofstål, 304, 316L
Motorkraft	0.37-1.1kw
Spænding	380V 50Hz Trefaset
Selvrensende flow	<1% of total flow
Selvrensende varighed	15s (justerbar)
Trykforskelle	0.5Kg/cm² (justerbar)



Anvendelsesområde

Det Y-formede selvrensende filter med lille fodaftryk er meget udbredt på mange områder på grund af deres høje effektivitet, intelligens og vedligeholdelsesfrie egenskaber.

1. Industriel vandbehandling. Anvendes i kølevandssystemer, kedelfødevandsforbehandling, industriel spildevandsbehandling mv.

2. VVS. Vandrensning til centrale klimaanlæg, varmeanlæg mv.

3. Landbrugsvanding. Vandfiltrering til landbrugsjordvanding, drivhussprinklervanding, drypvanding mv.

4. Fødevare- og drikkevareindustrien. Vandfiltrering i rent vandsystemer og drikkevareproduktionslinjer.

5. Farmaceutisk industri. Foreløbig filtrering af farmaceutisk vand og injektionsvand.

6. Erhvervsbygninger. Vandforsyningsanlæg, brandsikringsanlæg, svømmebassinvandbehandling mv.



Daglig vedligeholdelse

For at sikre normal drift og forlænge levetiden af ​​det Y-formede selvrensende filter, er dagligt vedligeholdelsesarbejde afgørende. Inkluder primært følgende punkter:

1. Kontroller jævnligt, om alle komponenter i filteret fungerer normalt, såsom motorer, rensebørster, spildevandsventiler mv.

2. Rengør regelmæssigt filteret for at holde det rent.

3. Kontroller regelmæssigt den elektriske kontrolsektion for at sikre, at controlleren, timeren osv. fungerer korrekt.

4. Kontroller jævnligt trykforskellen mellem import og eksport. Hvis trykforskellen er unormal, skal årsagen straks undersøges.

5. Kontroller regelmæssigt spildevandsrøret for at sikre jævn udledning.



Forholdsregler ved valg

Når du vælger et Y-formet selvrensende filter, skal du overveje følgende faktorer:

1. Vandbehandling. Vælg den passende type filter i henhold til den faktiske vandbehandling.

2. Systemrørtryk. Vælg et filter, der kan modstå systemets rørtryk.

3. Filtreringsnøjagtighed. Vælg det passende filter i henhold til brugerens nødvendige filtreringsnøjagtighed.

4. Filtrer koncentrationen af ​​suspenderede faste stoffer i urenheder. Når koncentrationen er høj, er det nødvendigt at vælge et filter med stærk renseevne.

5. Filtermediets fysiske og kemiske egenskaber. Vælg det passende filtermateriale og filterstruktur i henhold til mediets egenskaber.



FAQ

1. Q: Hvad er funktionen af ​​et filter?

A: Et filters hovedfunktion er at fjerne faste partikler, urenheder og skadelige stoffer fra væsker eller gasser for at opnå rensning, klaring og beskyttelse af udstyr.

2. Q: Hvordan vælger man et passende filter?

A: Når du vælger et filter, er faktorer såsom egenskaberne af det materiale, der skal filtreres (f.eks. viskositet, temperatur, korrosion), påkrævet filtreringsnøjagtighed, forarbejdningskapacitet, driftstryk og medium, samt type, materiale, størrelse og installationsmetoden for filteret bør overvejes.

3. Sp: Hvad er funktionsprincippet for et filter?

A: Et filters funktionsprincip er hovedsageligt afhængig af fysisk screening, dyb opsnapning, absorption eller kemiske reaktioner for at fjerne urenheder eller skadelige komponenter fra materialet, der filtreres.

4. Sp: Hvordan vedligeholder og plejer man et filter?

A: Vedligeholdelse af filtre omfatter regelmæssig rengøring eller udskiftning af filterelementer, inspektion af tætninger og fastgørelsesanordninger, opretholdelse af stabilt driftstryk og undgåelse af overbelastning. Der skal henvises til specifikke metoder fra filterets instruktionsmanual og vedligeholdelsesvejledninger.

5. Q: Hvad er levetiden for et filter?

A: Et filters levetid afhænger af dets arbejdsmiljø, behandlingsvolumen og filtreringsnøjagtighed. Generelt, når filterets trykfald når en vis værdi, eller filtreringseffekten falder betydeligt, skal det udskiftes eller rengøres.

6. Sp: Hvad skal man være opmærksom på under filterinstallation?

A: Under filterinstallation skal man være opmærksom på retningsbestemmelsen og sikre, at væsken kommer ind og ud fra de korrekte porte. Desuden skal rørsystemet rengøres før installation, og filteret skal være forsvarligt fastgjort og forseglet som krævet af instruktionerne.

7. Sp: Hvad er udskiftningscyklussen for filtre?

A: Udskiftningscyklussen for filtre afhænger af deres arbejdsforhold og filtreringskrav og er normalt angivet med trykforskelindikatorer eller timere. Når filterets trykfald når den indstillede værdi, eller filtreringseffekten falder, skal det udskiftes rettidigt.
